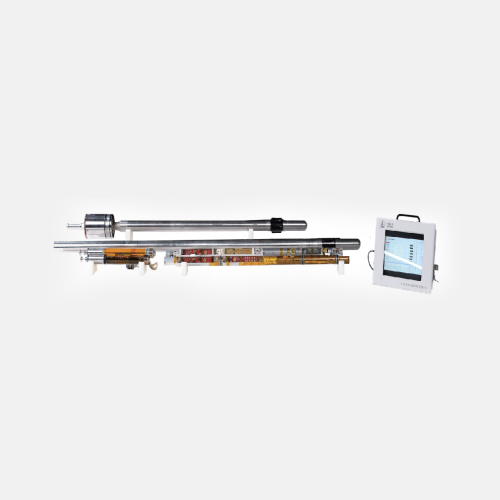

Высокотемпературная система измерений при бурении 200 ℃

Данная система является ключевым измерительно-управляющим оборудованием, специально разработанным для направленного бурения глубоких и сверхглубоких нефтегазовых скважин с высокой температурой и высоким давлением, а также высокотемпературных геотермических скважин. Система объединяет четыре ключевые технологии: адаптацию к сверхвысоким температурам и широкому температурному диапазону, устойчивую к эрозии стабильную передачу сигналов, долговременное энергоснабжение при высоких температурах и высоконадёжную интегрированную конструкцию с повышенной виброустойчивостью. Благодаря этому система способна в экстремальных условиях скважины 200 ℃ / 30 kpsi непрерывно в режиме реального времени выдавать точные и стабильные инженерные и экологические параметры. Система адаптируется к различным сложным условиям бурения и обеспечивает технологическую поддержку для точного контроля траектории, а также безопасного и эффективного выполнения работ при бурении глубоких скважин

Скачать материалы 

Технические характеристики

технические параметры

Применение продукта

Ø Использование высокотемпературных электронных компонентов, специальных изоляционных материалов и эффективной системы терморегулирования обеспечивает стабильную работу системы в широком температурном диапазоне −40-200 ℃ и при давлении до 30 kpsi

Ø Усовершенствованная износостойкая и эрозионно-стойкая конструкция импульсного генератора поддерживает регулируемую скорость передачи данных 0,2–1 бит/c

Ø Применение низкоэнергопотребляющей схемы и технологий интеллектуального управления питанием обеспечивает непрерывную работу системы не менее 200 ч в типичных условиях эксплуатации

Ø Интегрированная конструкция и многоступенчатая система виброизоляции позволяют системе выдерживать вибрации до 20 г RMS и удары до 1 000 г @ 0,5 мс, что обеспечивает её применение в сложных условиях бурения

Показатели системы
Наружный диаметр прибора	Φ48mm
Длина прибора	8m
Максимальное рабочее давление	30kpsi
Рабочая температура	-40~200℃
Скорость передачи данных	0.2~1 bit/s (опционально)
Время непрерывной работы	≥200h ч
Предельная ударная нагрузка — рабочая	1000g@0.5ms
Предельная вибрационная нагрузка — рабочая	25g RMS
Измеряемые параметры
Параметр	Диапазон	Разрешение	Точность
Зенитный угол	0~180°	0.1°	±0.1°
Азимут	0~360°	1.0°	±1.0°
Угол установки инструмента	0~360°	1.0°	±1.0°
Температура	0~200℃	0.1℃	±0.5℃
Магнитное поле	0~100мкТл	0.01мкТл	±0.075мкТл
Магнитное наклонение Земли	-90~90°	0.1°	±0.15°
Наземная система
Дисплей бурильщика	ATEX зона 1, сертификация CE
Наземный процессор	Вход питания 110/220 B, сертификация UL и CE
Наземная передача данных	Кабельная шина / беспроводная связь

Высокотемпературная система измерений при бурении (200 ℃) применяется для направленного бурения и мониторинга параметров в глубоких нефтегазовых скважинах с высокой температурой и давлением, а также в высокотемпературных геотермических скважинах, обеспечивая точный контроль траектории и геонавигацию в высокотемпературной среде. Система была внедрена в ряде ключевых скважин №1 компаний Sinopec и PetroChina, а также в глубоких геотермических скважинах. Всего выполнено спуско-подъёмных операций в 15 скважинах, суммарная проходка превысила 12 000 м, а суммарное время работы в скважине составило более 3 900 ч
