Беспроводная система измерений во время бурения

Беспроводная система измерений во время бурения состоит из направляющей зондовой трубки, импульсного генератора, наземной системы декодирования и других компонентов. Направляющий датчик имеет конструкцию с высокой стойкостью к вибрациям и использует настраиваемые методы кодирования и декодирования, такие как PPM, M-ary, комбинированный код и другие. Импульсная система использует прямой привод с постоянным током и может применяться для бурения с большим расходом (85 л/с). Материалы для герметизации имеют высокую проходимость и сильную способность сопротивляться заблокированию (140 кг/м³). Наземная система использует интегрированную платформу, которая выполняет функции сбора данных, обработки, отображения и хранения, и может быть совместима с различными подземными приборами от разных производителей, с различными методами кодирования и схемами измерений.

Скачать материалы 

Технические характеристики

технические параметры

Применение продукта

Ø Высокая стойкость к вибрациям ≥ 25g, что на 20% выше по сравнению с аналогами.

Ø Основана на алгоритме адаптивной фильтрации, минимальная амплитуда декодирования 3 psi.

Ø Используются высококачественные материалы из твердых сплавов, с высокой стойкостью к эрозии.

Ø Интеллектуальный режим определения условий работы в скважине и низкопотребляющая схема, экономия энергии.

Ø Интеллектуальная система управления двумя аккумуляторами, что позволяет снизить эксплуатационные расходы.

Параметры всего устройства
Диаметр прибора	Φ48mm
Длина инструмента	5,8 м или 6,9 м (с гамма-датчиком)
Максимальное рабочее давление	25kpsi
Рабочая температура	-40~175℃
Срок службы батареи:	≥200h (Типичные условия труда)
Предел удара (рабочий)	1000g@0.5ms
Предел вибрации (рабочий)	25g RMS
Измерительные параметры
Естественный/направленный гамма-датчик
Параметры	диапазон	чувствительность	Точность
Гамма	0~1000API	Естественная гамма1.97CPS/AP азимутальная гамма0.52CPS/APII	±5%F.S.@150℃ ±10%F.S.@175℃
Направленный датчик
Параметры	диапазон	разрешение	точность
Наклон скважины	0~180°	0.1°	±0.1°
Азимут	0~360°	1.0°	±1.0°
Плоскость инструмента	0~360°	1.0°	±1.0°
Температура	0~175℃	0.1℃	±0.5℃
Магнитное поле	0~100μT	0.01μT	±0.075μT
Геомагнитный наклон	-90~90°	0.1°	±0.15°
Наземная система
Дисплей буровой установки	ATEX зона 1, сертификация CE
Наземный процессор, входное напряжение	110/220 В, сертификация UL и CE
Наземная передача	Кабельная шина/беспроводная связь

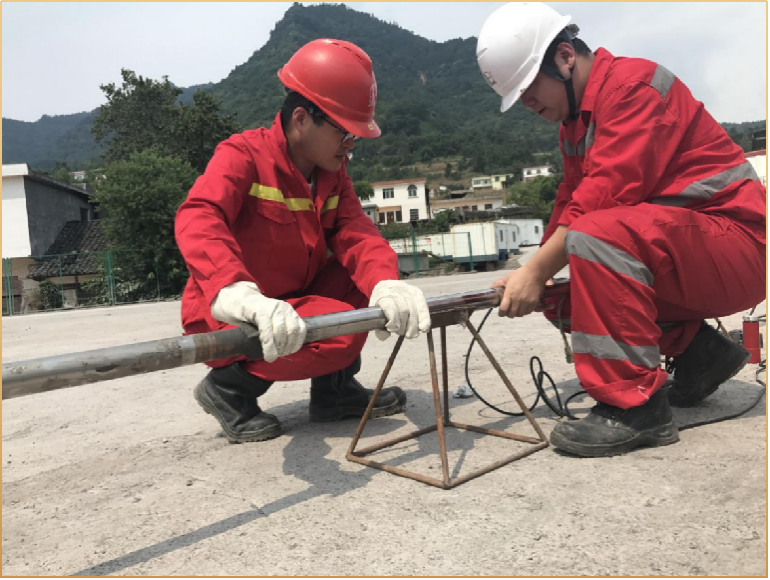

Система беспроводного измерения в процессе бурения при высокой температуре используется в горизонтальном участке скважины 201H69-11. При этом возникли такие трудности, как высокая плотность бурового раствора, высокая температура в скважине, значительные изменения угла наклона пласта и большая длина горизонтального участка. Для работы был использован комплект инструментов: «вращающийся клапан импульсного генератора + высокотемпературный аккумулятор + высокотемпературная зондовая трубка + высокотемпературный гамма-детектор». Это позволило обновить два рекорда в блоке 201 компании Синопек .

Ø Рекорд максимальной глубины бурения за одну операцию с использованием обычной геологической направляющей технологии: 811 м

Ø Рекорд максимального времени работы инструмента за одну операцию: 290 ч
