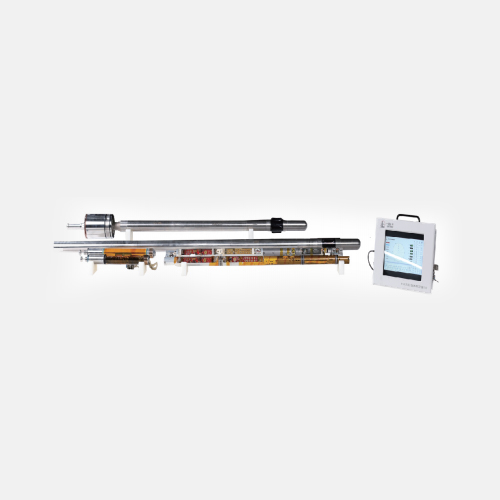

200°C HT MWD System(SNM-200MWD)

The 200°C HT MWD System is a core measurement and control device specificallydesigned for directional drilling in deep and ultra-deep HTHP oil and gas wells, as wellas HT geothermal wells. By integrating key technologies of ultra-HT wide-tempera-ture-range adaptation, erosion-resistant stable transmission, long-endurance HTpower supply, and highly reliable anti-vibration integration, it can continuously deliv-er real-time, accurate and stable downhole engineering and environmental parame-ters in extreme downhole conditions of 200°C and 30kpsi. It is compatible with vari-ous complex drilling conditions and provides end-to-end core technical support forprecise trajectory control and safe, efficient operations in deep drilling.

Скачать материалы
Поделиться:
Технические характеристики
технические параметры
Применение продукта

Ø Using HT-resistant components, special insulating materials, and efficientthermal management system, the system can operate stably in wide tem-perature range of -40 to 200°C and under high-pressure conditions up to30kpsi

Ø With upgraded erosion-resistant and wear-resistant structure for the pulsegenerator, it supports adjustable multi-level transmission rates from 0.2 to1bit/s

Ø With low-power design and intelligent power management technology, thecontinuous operating time under typical conditions is >200h

Ø With integrated structure and multi-stage shock absorption layout, it canwithstand strong vibration of 20g RMS and strong shock of 1000g@0.5ms,making it suitable for complex drilling conditions




System Specifications

  ODΦ48mm
  Tool Length8m
  Max. Working Pressure30kpsi
  Working Temperature-40~200℃
  Transmission Rate0.2~1 bit/s (Optional)
  Continuous Working Time≥200h
  Shock                        1000g@0.5ms
  Vibration25g RMS
Measurement Parameters
  ParameterRangeSensitivityAccuracy
  Inclination0~180°0.1°±0.1°
  Azimuth0~360°1.0°±1.0°
  Toolface0~360°1.0°±1.0°
  Temperature0~200℃0.1℃±0.5℃
  Magnetic Field0~100μT0.01μT±0.075μT
  Magnetic Dip-90~90°0.1°±0.15°
Surface System
  RFDATEX Zone 1, CE certified
  Surface Processor      110/220V power input, UL&CE certified
  Surface TransmissionCable bus/Wireless communication




The 200°C HT MWD System is suitable for drilling guidance and parameter monitoringin deep HTHP oil and gas wells and HT geothermal wells, enabling precise trajectorycontrol and geological steering in HT environments. It has been deployed in 15 wells,including several No. 1 key wells of Sinopec and CNPC as well as deep geothermalwells, with cumulative drilling footage of over 12,000m and total downhole operatingtime of more than 3,900h.
