Технические характеристики

технические параметры

Применение продукта

Ø Wireless transmission across mud motor with maximum distance up to 20m

Ø Gamma measurement zero length of 0.4m

Ø Full-time imaging capability during both composite and directional drilling

Ø Suitable for all drilling fluid environments, including oil-based drilling fluids and saturated salt water systems

System Specifications
OD	Φ176mm
Receiver Sub Length	1360mm
Tranmitter Sub Length	900mm
Signal Transmission Method	Wireless Transmission
Max. Working Pressure	20kpsi
Working temperature	-40~150℃
Battery Life	≥200h
Shock	1000g@0.5ms
Vibration	20g RMS
Measurement Parameters
Gamma Range	0~1000API	Gamma Measurement Accuracy	±5% F.S.
Measurement Sector	Supports 8 real-time sectors, 16 memory sectors	Sensitivity	0.52CPS/API
Near Inclination Range	0~180°	Near Inclination Accuracy	±1.0°
Vertical Resolution	20cm	Operating Voltage	18~40VDC
Azimuth Measurement Rang	0~360°	Gamma Sampling Period	adjustable
Rotation Speed Measurement	10~450rpm	Rotation Speed Measurement Accuracy	±0.5% F.S.
Wireless Transmission Distance	20m	Power	≤2W

Typical Application 1

From January to February 2022, the SNM-GABIMG completed 6 well operations on the YS139H17 platform, successfully completing horizontal section construction. Despite complex geological conditions, including geological flexures and faults on this platform, the system achieved 95.57% high-quality reservoir encounter rates and set three records:

Ø Longest continuous single-trip operation time for near-bit tools: 262h

Ø Highest daily footage record in this block: 336m/d

Ø Shortest completion cycle record in this block: 12.22d

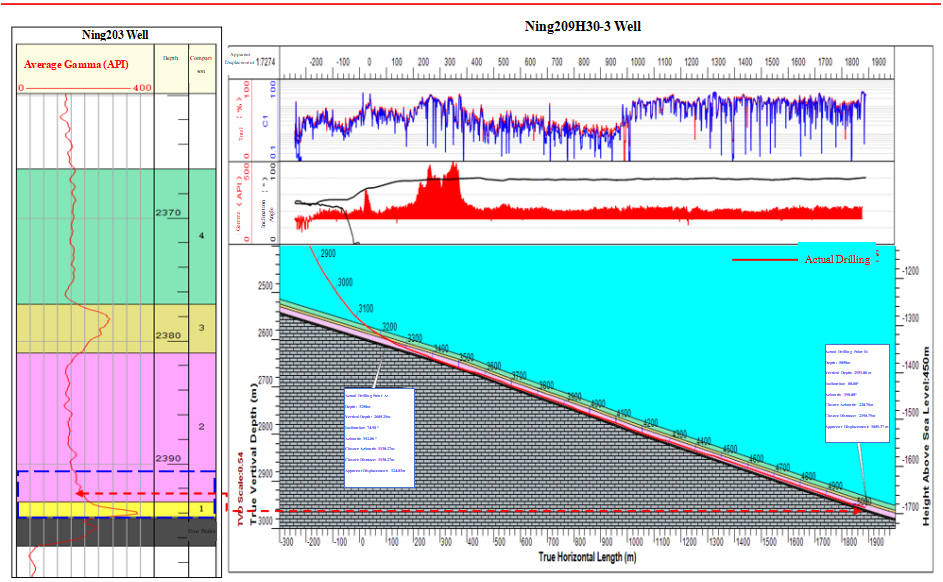

Typical Application 2

In November 2020, the SNM-GABIMG was field-tested in Well Ning209H30-3, completing the second-spud directional section and horizontal section construction. The system's precise guidance capability and stability were verified. The operational interval was 3434～5050m, with cumulative downhole time of 386h and drilling footage of 1616m. The horizontal section achieved regional record of 231h continuous single-trip operation, with high-quality reservoir encounter rate of 100%


название продукта

Беспроводная система измерений во время бурения

Малая диаметрная беспроводная система измерений при бурении

Электромагнитная волновая беспроводная система измерения в проц···

Гироскопический инструмент для измерения отклонений при бурении···

Монитор вертикальности скважины

Высокотемпературная система измерений при бурении 200 ℃

Системы гамма-изображения ближе к буровому наконечнику

Модуль измерения азимута и гамма-излучения при 175°C

Универсальная наземная система декодирования

Ротационный клапанный импульсатор

Система высокоскоростных импульсных измерений при бурении

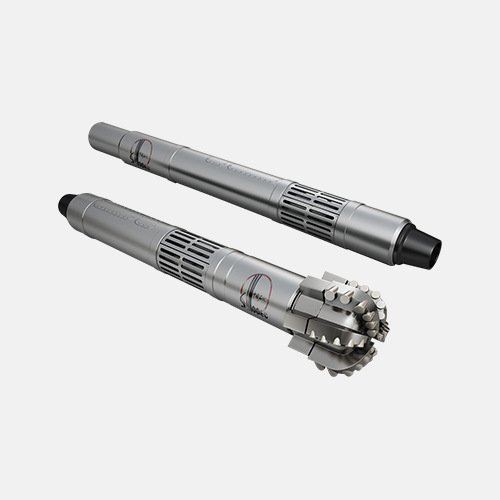

Gamma-At-Bit Imaging System (SNM-GABIMG)
