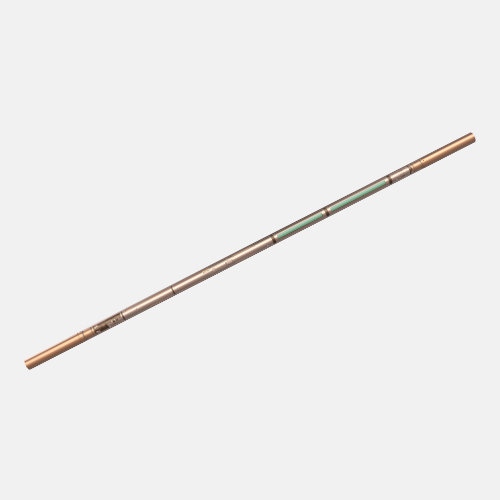

Measurement While Drilling System (SNM-MWD/LWD)

The Measurement While Drilling (MWD) System consists of directional probe, pulser, and surface system. The directional probe features high vibration resistance design and configurable encoding/decoding methods including PPM, M-ary, and combination codes. The pulser system uses direct-drive DC motor, suitable for high flow rate (85L/s) operations. High pass-through rate for lost circulation materials with strong resistance to blockage (140kg/m³). The surface system utilizes  integrated platform framework with data acquisition, processing, display, and storage functions, compatible with downhole instruments from different manufacturers, encoding methods, and measurement schemes.


Скачать материалы
Поделиться:
Технические характеристики
технические параметры
Применение продукта

Ø High vibration resistance ≥25g, 20% improvement over comparable systems

Ø Minimum decoding amplitude of 3psi based on adaptive filtering algorithm

Ø Superior cemented carbide materials with strong erosion resistance

Ø Intelligent downhole condition assessment mode and low-power circuit design for power conservation

Ø Dual battery intelligent management mode for reduced operating costs


System Specifications
  ODΦ48mm
  Tool Length5.8m or 6.9m (with gamma)
  Max. Working Pressure25kpsi
  Working temperature-40~175℃
  Battery Life≥200h(typical working conditions)
  Shock                        1000g@0.5ms
  Vibration25g RMS
Measurement Parameters
  Natural/Azimuthal Gamma Sensor
  ParameterRangeSensitivityAccuracy
  Gamma          0~1000API

Natural 1.97CPS/API

 Azimuthal 0.52CPS/API

     ±5%F.S.@150℃

          ±10%F.S.@175℃

  Directional Probe
  ParameterRangeResolutionAccuracy
  Inclination0~180°0.1°±0.1°
  Azimuth0~360°1.0°±1.0°
  Toolface0~360°1.0°±1.0°
  Temperature0~175℃0.1℃±0.5℃
  Magnetic field0~100μT0.01μT±0.075μT
  Magnetic dip-90~90°0.1°±0.15°
Surface System
  RFDATEX Zone 1, CE certified
  Surface Processor110/220V power input, UL&CE certified
  Surface TransmissionCable bus/Wireless communication




The SNM-MWD/LWD System was deployed in the horizontal section of well Zi201H69-11, facing challenges including high drilling fluid density, high downhole temperature, large formation dip angle variations, and long horizontal section. Using a "rotary pulser + HT battery pack + HT probe + HT azimuthal gamma" tool string, it broke two records in PetroChina's Zi201 block:

Ø Highest footage record for conventional geosteering in single trip: 811m

Ø Longest single-trip usage time record: 290h
